PC 용어 USB 버전과 속도 구분



1.   USB 1.0

1.5 Mbps  LowSpeed

12 Mbps  FullSpeed





2.   USB 2.0

High-Speed USB

480 Mbps High-Speed ( 이론상 60 MB/s , 실질 최고 전송 속도 36 ~ 42 MB/s )

5V 0.5A(500mA)  = 2.5W 전원 공급



USB 2.0 이 아직도 널리 쓰이는 이유중 하나는 USB 3.0  이  2.5Ghz 의 클럭으로 데이타를 주고받음에 따라 2.5 Ghz 의 노이즈를 발생시켜 2.4 Ghz WiFi  , Bluetooth 대역와 간섭을 일으켜 Wifi 와  블루투스 키보드, 마우스, 음향기기들에게 심각한 속도저하와 지연, 오동작을 발생시키기 때문이다.



블루투스 주변기기 사용자는 연장선 등을 이용하여  USB 3.0 단자와 멀리 떨어뜨려서 사용하고  WiFi 사용자는 WiFi5 , WiFi6 (5Ghz) 나 WiFi6E (6Ghz) 를 사용하는것을 권장한다.





3.   USB 3

SuperSpeed USB

최대 속도 5 Gbps 였으나 USB 3.1 에서 10 Gbps,  USB 3.2 에서 20 Gbps 로 상향됨

USB 2.0 과 하위호환

5V 0.9A = 4.5W







이미지 출처 : 나무위키



USB 명칭과 속도 정리

* USB 3    요약

최대 속도는 USB 3.2 는 20 Gbps, USB 3.1 은 10 Gbps , USB 3.0 은 5 Gbps 이며 하위호환을 가진다.

USB 3.2 로 버전을 통일하면서 USB 3.0 은 USB 3.2 gen1 으로, USB 3.1 은 USB 3.2 gen2 로 부른다.

표에서  같은 가로줄은 똑같은 스펙이며 명칭만 다르게 부르는것 뿐이다.



※ gen 1x2 , gen2x2 와 같이 뒤에 x2 가 붙은것은 dual lane 이라고 한다.

두개의 usb 를 하나로 합쳐서 쓴다는 뜻이다.

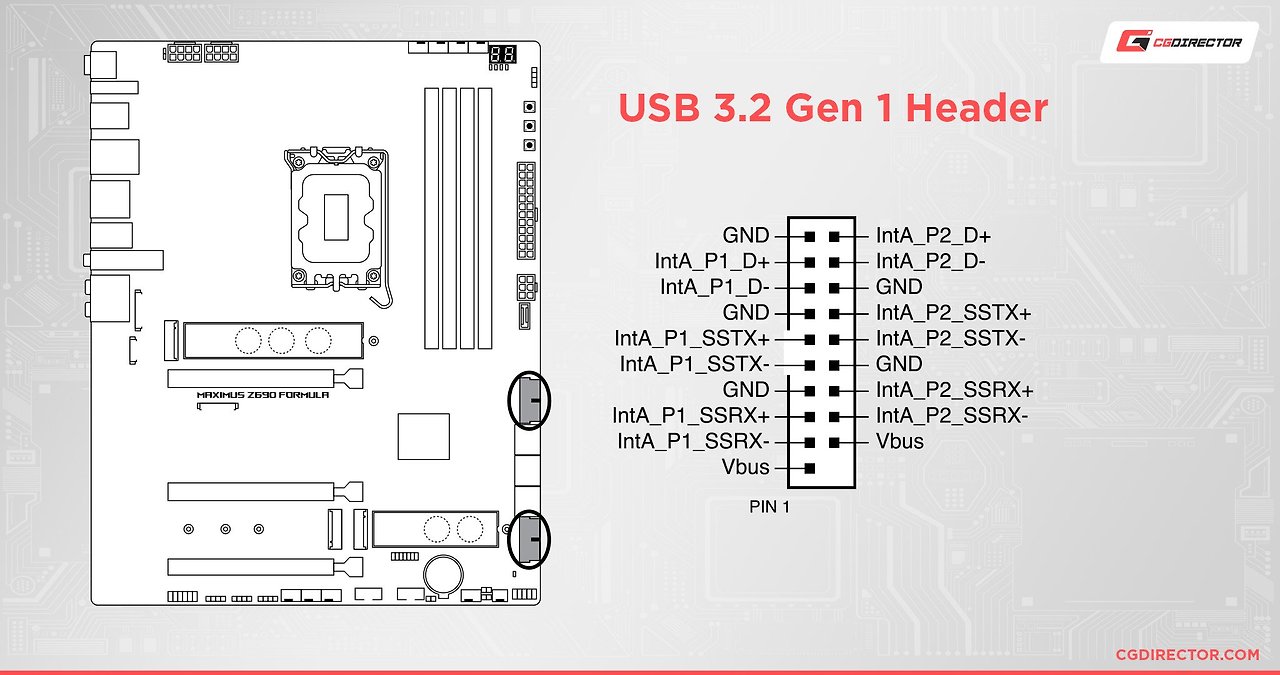

메인보드에 있는 USB header 핀을 보면 길게 두줄로 배열되어있다.  긴 한줄이 USB 포트 하나다.

두줄은 모두 같은 신호 배열이지만 거꾸로 꼽지 못하게 GND 나 NC 같은 핀을 추가해두었다.

즉, 메인보드 내부에 있는 USB header 포트 (두줄) 하나는 두개의 USB 단자와 연결될 수 있다.

케이스 전면에 USB 단자가 2개지만 실제 메인보드 header 와 연결되는 줄은 하나인 것을 보면 알 수 있다.



dual lane 은 이렇게  하나의 USB header 를  두개로 나누지 않고 하나의 USB 포트에 모두 연결한 것이다.



수정 : TypeE header 고 대부분 Type C 커넥터와 연결된다







사실 USB 3.2 Type E  Header 는  꼭 Type C 포트와 연결하지 않고  USB 3.2 Gen1 과 같이  Type A 포트로 연결 할 수 있지만  대부분  Type E Header 를 가진 보드는  USB 3.2 Gen 1 Header 를 가지고 있기 때문에  특별한 이유가 있지 않은 이상 Type E header 는  Type C 포트와 연결하게 된다.









USB 3.2 Gen2 Type E header , 메인보드의 USB 지원 버전에 따라 Gen 2x1 만 지원할수도, Gen 2x2 까지 지원될수도 있다.









4.   USB4  (USB 4.0 이 아님)

USB 3 와 하위 호환

USB4 Version 2.0 까지 나와있음.

최대 속도 40 Gbps 였으나 Version 2.0 에서  80 Gbps 로 상향

5V 1.5A (7.5W, 일반적인 USB데이타 전송케이블) ~ 48V 5A(240W, USB PD 파워 케이블) 까지  지원하는 프로토콜 규격에 따라 라듬



전송속도	USB4 v1 (Thunderbolt4 호환)		USB4 v2 에서 추가 (Thunderbolt5 호환)
USB  10 Gbps	USB4 Gen2
USB  20 Gbps	USB4 Gen2x2	USB4 Gen3
USB  40 Gbps		USB4 Gen3x2	USB4 Gen4
USB  80 Gbps			USB4 Gen4x2 (Active Cable 필요)
